🎯 长鑫存储的DDR5和LPDDR5X已经进入公开产品体系，12层HBM3E仍处于媒体与研究机构讨论的路线图阶段。真正决定国产HBM能否进入AI加速卡的，是良率、堆叠封装、散热和客户认证。
📌 已经确认与仍待确认的信息
2026年8月流传的一份证券研究摘要称，长鑫存储北京工厂已经推进第四代工艺，并计划在2027年量产12层HBM3E。类似路线此前也被DigiTimes、Counterpoint和SemiAnalysis等机构讨论。
这些信息需要拆成两个层级理解：
| 信息 | 当前状态 |
|---|---|
| DDR5芯片与模组已经形成公开产品线 | 长鑫官网确认 |
| DDR5提供16Gb、24Gb颗粒，最高速率8000Mbps | 长鑫官网确认 |
| LPDDR5X 8533、9600Mbps已于2025年5月量产 | 长鑫官网确认 |
| 北京工厂第四代工艺良率超过90% | 第三方报道，定义与统计口径未公开 |
| 2027年量产12层HBM3E | 媒体及研究机构路线图，长鑫官网尚未正式公布 |
| 已形成稳定的HBM3E商业出货 | 暂无公开官方确认 |
长鑫官网目前重点展示DDR5及LPDDR5X产品 ，没有公布HBM3E型号、带宽、容量、功耗、样品状态或量产时间表。因此，2027年应理解为目标窗口，不能写成已经锁定的交付日期。
🧠 HBM为什么比DDR5难得多
DDR5和HBM都使用DRAM存储单元，产品形态和制造难度差异很大。
| 对比项 | DDR5 | HBM3E |
|---|---|---|
| 连接方式 | 主板内存通道 | 与计算芯片共同安装在先进封装内 |
| 数据宽度 | 较窄、频率较高 | 超宽接口、较低单针速率 |
| 封装 | 单颗粒或模组 | 多层DRAM垂直堆叠 |
| 垂直连接 | 通常不需要TSV堆叠 | 依赖TSV与微凸点 |
| 主要场景 | PC、服务器、工作站 | GPU、AI ASIC、高性能计算 |
| 认证重点 | 稳定性、兼容性、时序 | 带宽、热管理、堆叠良率和系统协同 |

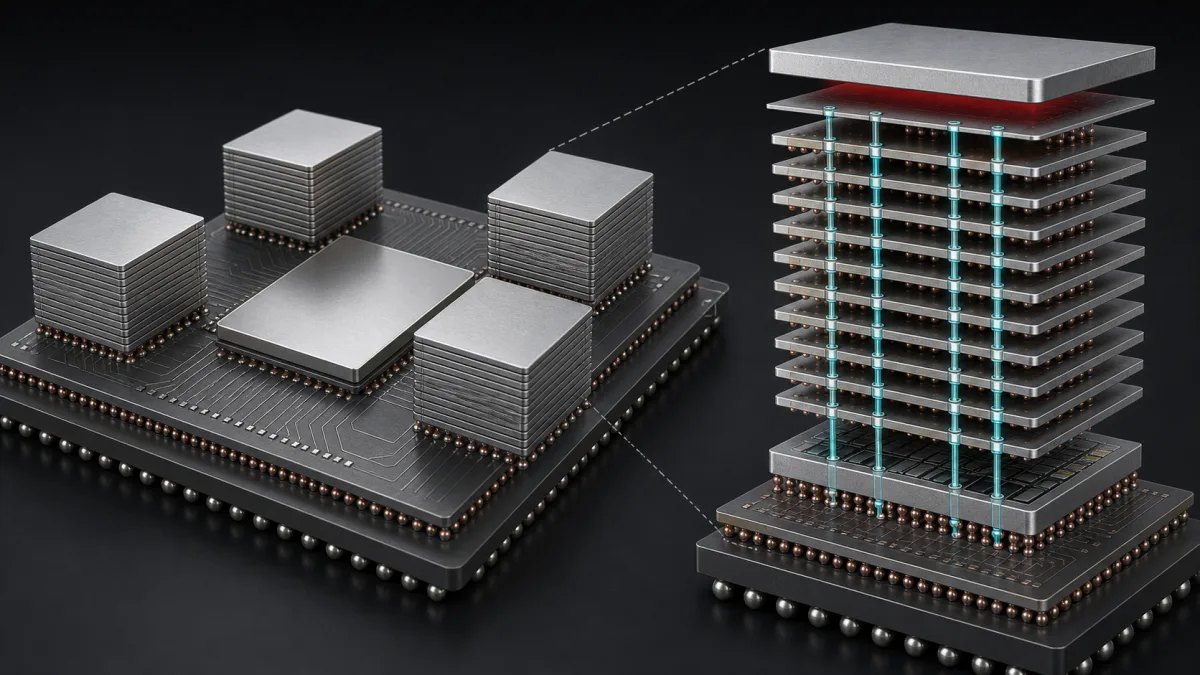

普通DDR5颗粒通过模组连接CPU。HBM则要把多层DRAM裸片垂直叠放，用硅通孔TSV贯穿各层，再通过中介层与GPU或AI ASIC高速通信。
12层产品意味着一座HBM堆栈需要同时保证12层DRAM裸片、微凸点、TSV、底部逻辑层和封装基板正常工作。任何一层出现缺陷，整座堆栈都可能报废。
🔬 12层HBM3E的制造链路
一颗可进入AI加速器的HBM产品，要经过多条互相制约的工艺链：
- DRAM晶圆制造：先生产低缺陷、高性能的DRAM核心裸片。
- 晶圆测试：筛出可用于堆叠的合格裸片，避免把坏片带入昂贵封装。
- TSV加工：在裸片中形成垂直导电通道，并完成绝缘和金属填充。
- 晶圆减薄：把裸片减薄到适合多层堆叠的厚度，同时控制翘曲和开裂。
- 多层键合：通过微凸点和热压键合等方式逐层对准、连接。
- 封装与填充：固定堆栈，控制热应力并保护互连结构。
- 中介层集成：把HBM与计算芯片放在同一先进封装系统中。
- 系统认证：在实际AI芯片上测试带宽、功耗、温度和长期稳定性。
层数越高，对裸片厚度、对准精度、热膨胀系数和封装材料的要求越严格。堆叠过程还会带来热应力、翘曲、裂纹及键合缺陷。
📉 DDR5良率不能直接推导HBM良率
市场讨论经常把“第四代DDR5工艺良率超过90%”与“HBM量产临近”放在一起。这两个指标之间没有简单换算关系。
DDR5良率提升能提供三项基础条件：
- 稳定生产高质量DRAM裸片；
- 降低单颗存储芯片成本；
- 为服务器和HBM分配更多合格晶圆。
HBM还要叠加裸片面积、TSV、减薄、键合、封装和系统验证的损耗。即使每层DRAM裸片良率很高，多层组合后的整体良率也会下降。
SemiAnalysis对长鑫HBM3 8层产品做过模型估算，前端与后端综合良率约25%。这是外部模型，不是长鑫披露的数据；12层HBM3E的难度还会更高。它说明的重点是：大宗DDR5进入成熟生产，并不代表HBM已经具备相同的成本和产量。
同样，“90%良率”也需要明确统计对象。晶圆制造良率、晶圆测试良率、封装良率、最终系统良率和产线利用率是不同指标，不能混用。
🏭 量产还受产能与商业选择约束
HBM会占用更多DRAM晶圆和先进封装资源。研究机构估算，在相同晶圆条件下，HBM每片晶圆可交付的有效存储容量明显低于普通DRAM。
长鑫面临的选择并不只是“能不能做”，还包括“应该把多少产能转给HBM”：
| 路线 | 优势 | 代价 |
|---|---|---|
| 继续扩大DDR5 | 需求成熟、认证路径清楚、短期产量高 | 对高端AI加速器帮助有限 |
| 扩大LPDDR5X | 手机和终端市场明确 | 无法替代AI芯片所需HBM |
| 推进HBM3/HBM3E | 进入AI算力核心供应链 | 良率低、封装复杂、占用晶圆多 |
| 直接追赶12层产品 | 规格更接近2027年市场需求 | 技术跨越和认证风险更高 |
这也是部分机构判断长鑫可能弱化HBM3、把资源集中到HBM3E 8层和12层的原因。到2027年，全球领先厂商已经推进HBM4及后续产品，如果从较旧规格开始放量，产品进入客户系统时可能再次落后一代。
量产定义也要明确。工程样品、客户送样、小批验证、风险生产和稳定商业出货是不同阶段。只有产量、良率、成本和客户认证同时达到要求，才能形成持续供给。
🚀 对国产AI芯片意味着什么
国产GPU和AI ASIC受到的不只是计算芯片限制。高带宽内存、先进封装、互连、服务器系统和数据中心电力共同决定最终算力。
若长鑫能够在2027年前后提供可用HBM3E，影响主要集中在三个方面：
- 增加本土供应选项：减少AI加速器对单一海外存储供应链的依赖。
- 加快联合定制：存储厂商可以与本土AI芯片设计方共同调整接口、封装和系统参数。
- 扩大可交付算力：缓解“计算芯片已完成、HBM数量不足”导致的整卡交付限制。
产品能否落地还要看有效带宽、功耗、容量、温度和长期可靠性。HBM规格名称相同，也可能在性能余量和量产一致性上存在差异。
HBM解决的是芯片附近的内存带宽。服务器供电和数据中心接入仍属于另一层瓶颈，可结合站内的AI芯片电力墙分析 理解完整物理链。
需要临时使用现有GPU测试模型和软件兼容性，可以通过RunPod云GPU入口 查看当前实例。云端能否提供某款GPU及对应HBM容量，以平台实时库存为准。
⚠️ 阅读这类消息要盯住六个指标
工艺代际
确认使用哪一代DRAM工艺，以及该工艺是否面向大宗DDR5或HBM核心裸片。
堆叠层数
8层、12层和16层对减薄、键合、翘曲控制及散热的要求不同。
有效带宽
看整颗HBM在真实系统中的带宽，不能只看单针速率或理论峰值。
综合良率
前端晶圆良率、堆叠良率和最终测试良率需要分别披露。只给一个百分比很难判断商业化程度。
客户认证
送样代表客户开始测试，认证通过和稳定采购才代表真正进入供应链。
商业出货量
“具备量产能力”与每季度稳定交付多少颗是两回事。产能分配、封装能力和原材料都可能限制数量。
⚠️ 目前关于长鑫12层HBM3E的时间表主要来自媒体及研究机构。具体型号、性能、良率和量产时间应以公司正式公告及客户认证结果为准。
❓ 常见问题
长鑫已经量产HBM3E了吗？
公开官网尚未列出HBM3E产品，也没有公布稳定商业出货信息。2027年12层HBM3E属于外部披露的目标路线。
长鑫DDR5最高只有5600Mbps吗？
长鑫当前官网产品页写明，DDR5颗粒提供16Gb和24Gb容量，最高速率可达8000Mbps。第三方模组可能根据服务器平台、认证和产品定位运行在5600Mbps等不同速度。
90%良率可靠吗？
这一数字来自第三方报道，长鑫官方材料没有公布相同口径。缺少统计对象、周期和工序范围时，不宜与其他厂商直接比较。
国产HBM会立刻解决AI芯片供应吗？
HBM只是整卡供应链的一部分。AI芯片还依赖先进封装、基板、互连、服务器、软件栈和数据中心基础设施。可用HBM能够缓解关键限制，但不会单独解决全部问题。
HBM3E与HBM4差距有多大？
两者在接口、带宽、堆叠和配套计算平台上存在代际差异。到长鑫计划推进HBM3E的窗口，领先厂商可能已经扩大HBM4供应，因此追赶速度需要结合客户实际平台判断。
